제품 상세 정보:
|
| 맞춤형: | OEM | 소재:: | 스테인리스 스틸 \ 알루미늄 |
|---|---|---|---|
| 응용 범위 :: | 진공장,유제품,식품,음료,약품,화장품,화학 등 | ||
| 강조하다: | 표준 ConFlat® (CF) cf UHV 플랜지,회전 가능한 UHV 플랜지,304L UHV 플랜지 |
||

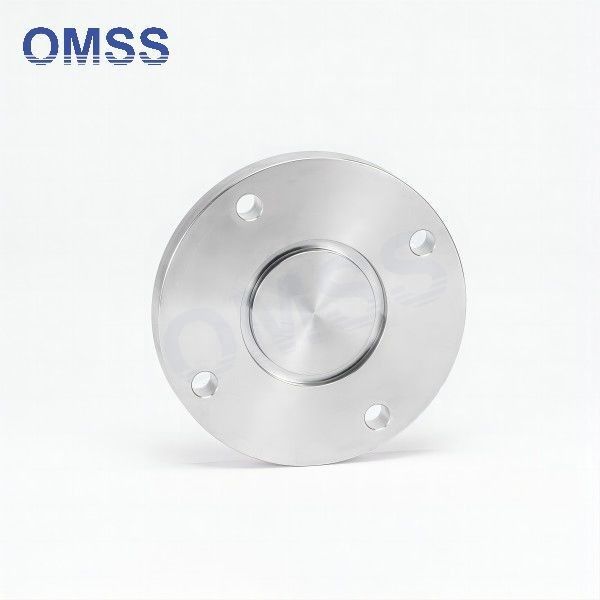

회전형 304L SS 표준 ConFlat® (CF) UHV 플랜지
CF (ConFlat) 플랜지는 고 진공 및 UHV 애플리케이션에서 가장 널리 사용됩니다. 많은 가이즈, 기기, 액세서리 및 피드투이이 이 플랜지 시스템에 사용할 수 있습니다.
밀폐 메커니즘은 플랜지 평면 아래로 가공되는 칼 가장자리입니다. 플랜지 쌍의 볼트가 꽉 잡히면서,칼 가장자리는 부드러운 금속 가스켓의 양쪽에 고리 모양의 구도를 만듭니다.진압 된 금속은 플랜지의 모든 가공 표시 및 표면 결함을 채우고 누출을 막는 밀폐를 제공합니다. CF 밀폐는 760 torr (103mbar) 에서 < 1 x 10까지-13토르 (< 1.3 x 10-13마바르), 온도 범위 -196°C ~ 450°C (물질에 따라) 에서. 북미의 플랜지 크기는 일반적으로 외부 지름 (O.D.) 으로 참조됩니다.유럽과 아시아의 많은 지역에서, 뚫린 플랜지에 용접할 수 있는 가장 큰 튜브의 명목 내부 지름 (명목 ID) 은 보통 그 명칭에 참조된다.
| 매개 변수 | 설명 |
|---|---|
| 종류 | CF 시리즈 내부 용접 플랜지 |
| 소재 | 스테인리스 스틸 (일반적으로 304 또는 316) |
| 밀폐 방법 | 금속 봉인 반지 |
| 압력 범위 | 고 진공에서 극 고 진공 (일반적으로 ≤ 10^-9 Torr) |
| 온도 범위 | -196°C ~ 450°C |
| 파이프 직경 | 클라이언트 요구에 맞게 조정할 수 있습니다 |
| 용접 방법 | TIG (가스 텅프렌 아크 용접) 또는 전자 빔 용접 |
| 용접 재료 | 파이프 소재와 호환되는 용접 재료 |
| 용접 품질 | ASTM 표준 또는 고객 사양에 부합합니다. |
| 적용 | 초고 진공 시스템, 실험실 장비, 반도체 산업 등 |
